RiBITFinbesök i verkstan: en Harman/Kardon-subwoofer.
Mindre fint var innanmätet, som har brunnit. Orsaken till branden är oklar, men kanske kan en djupdykning på kretskortsnivå ge svar på lite olika frågeställningar.
Lång historia kort: läckande kondensatorer orsakade branden.
Normal storlek på slutprodukter vars kretskort repareras i verkstan brukar vara ”laptop”. Mer sällan brukar det dyka upp prylar i storleksordning ”plasma-TV”, och extremt sällan dyker det upp ”tvättmaskin”.

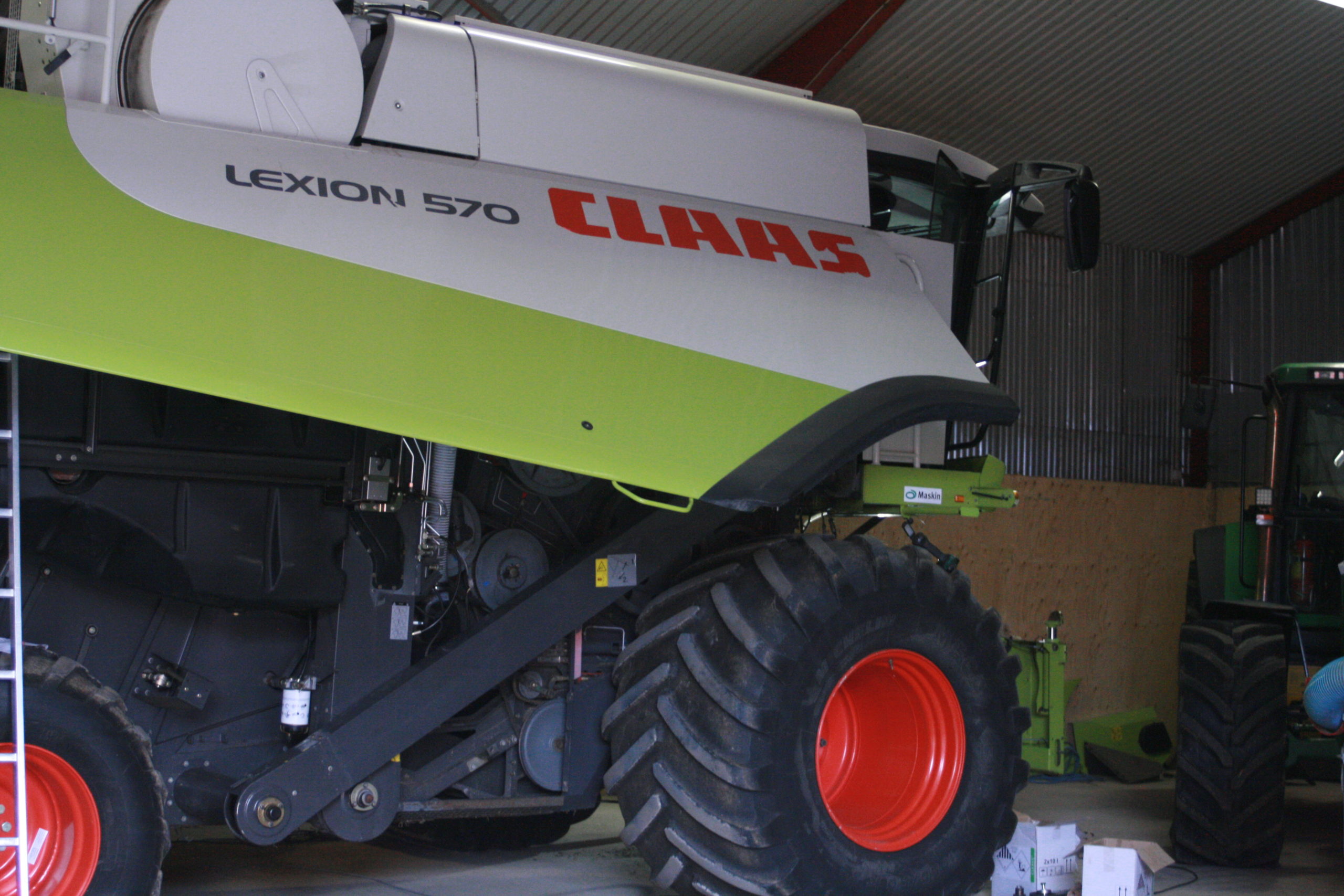

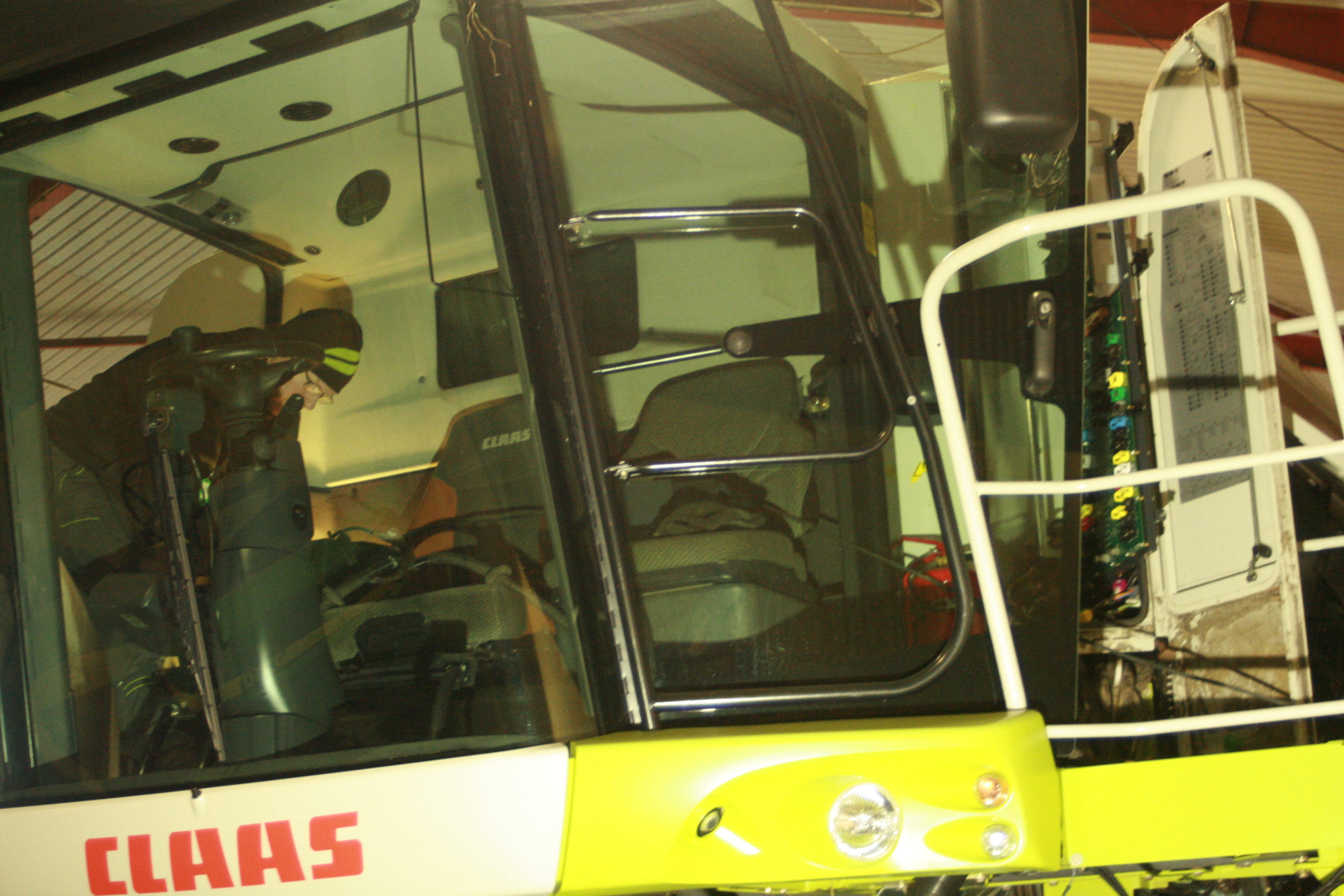

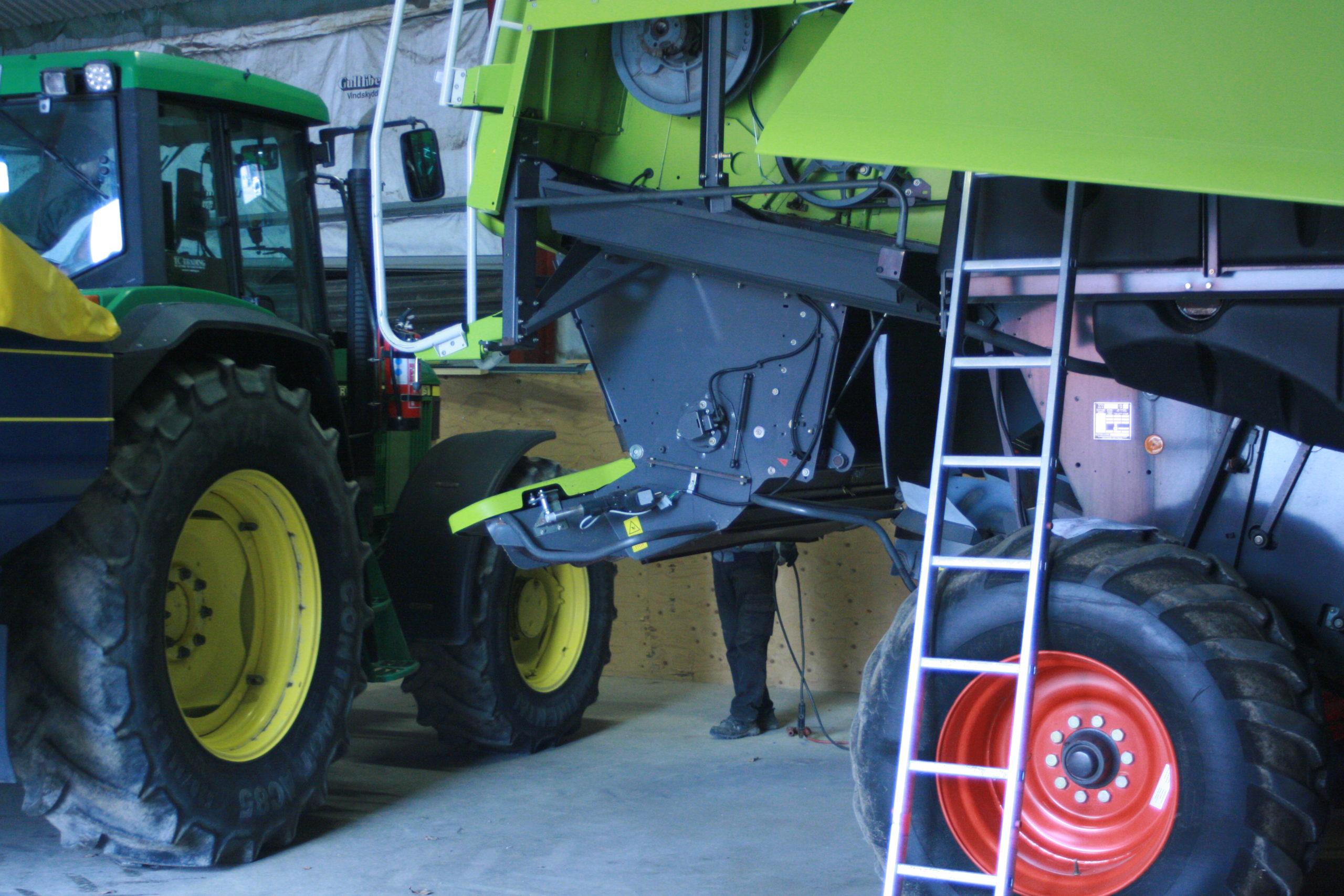

Någon sorts rekord slogs i veckan när det dök upp en…skördetröska.

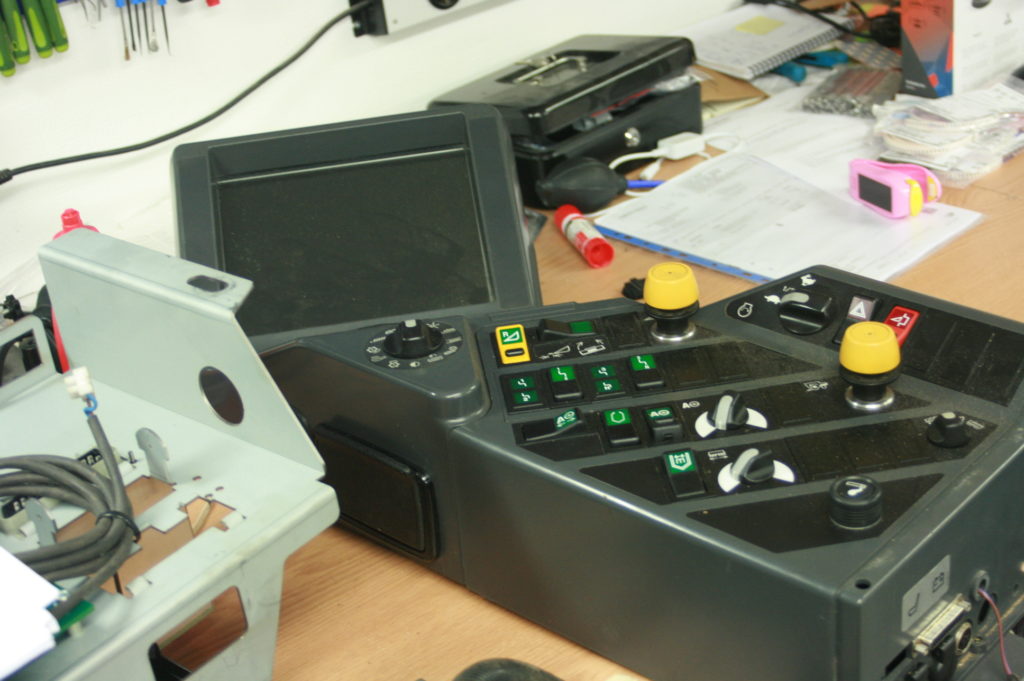

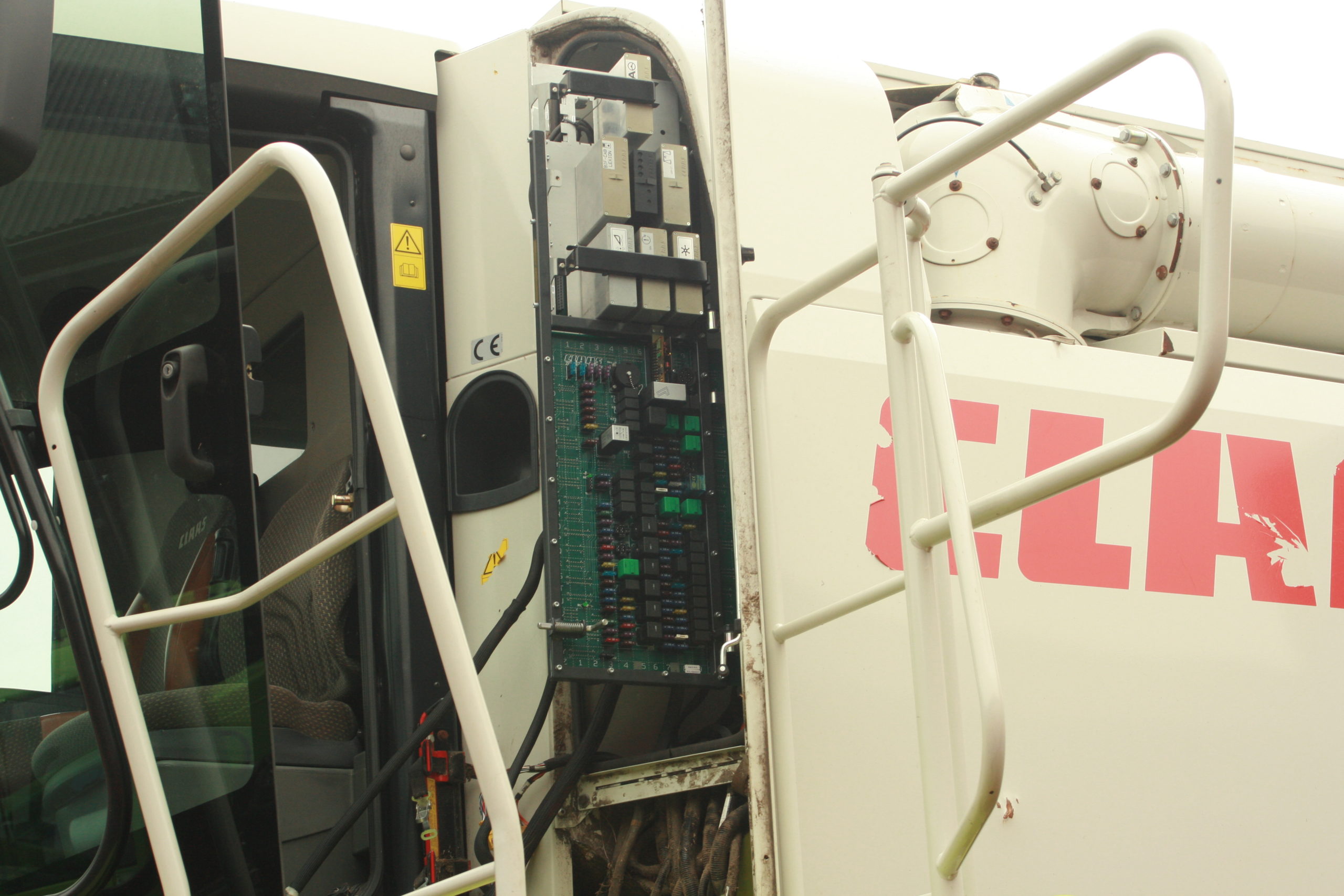

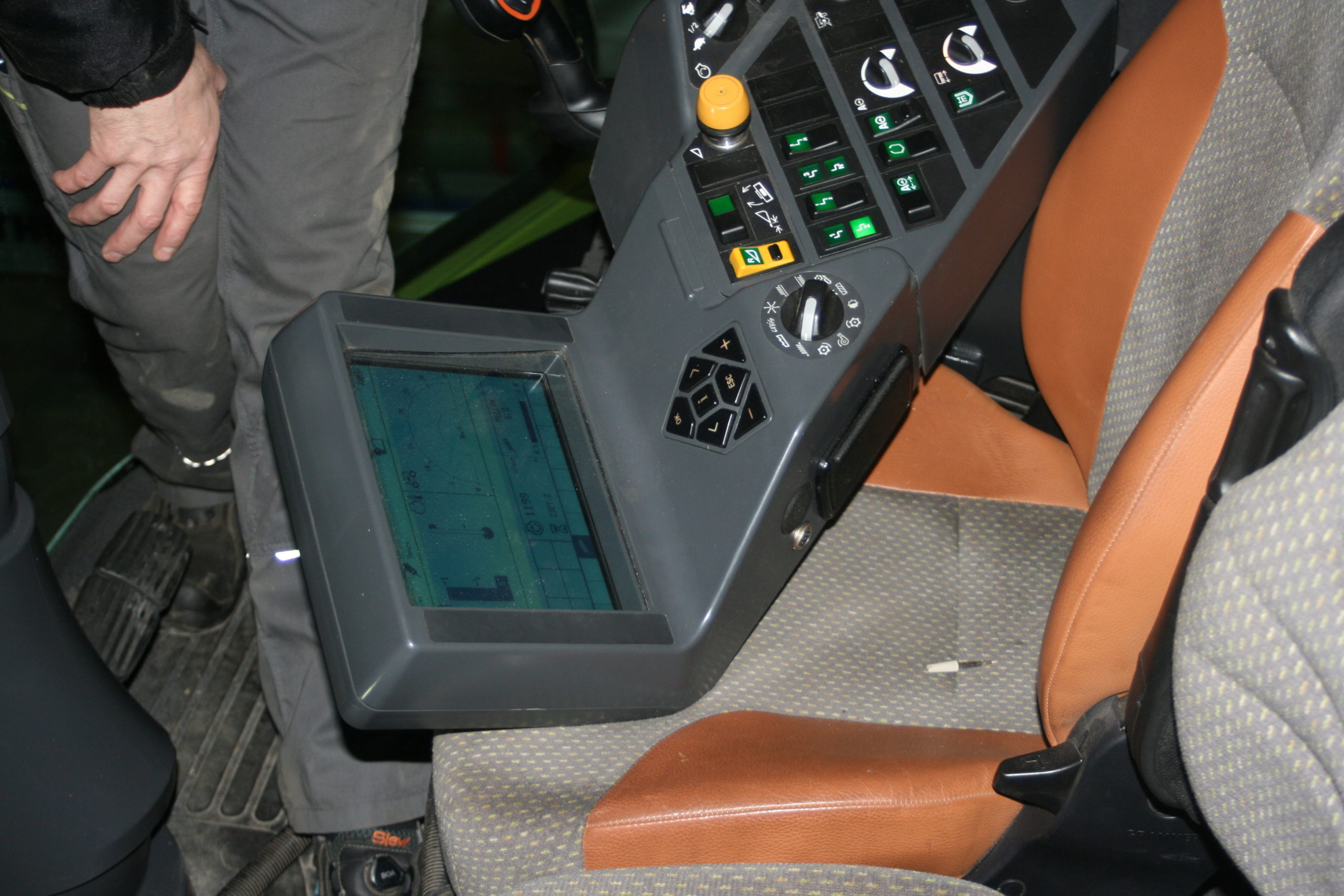

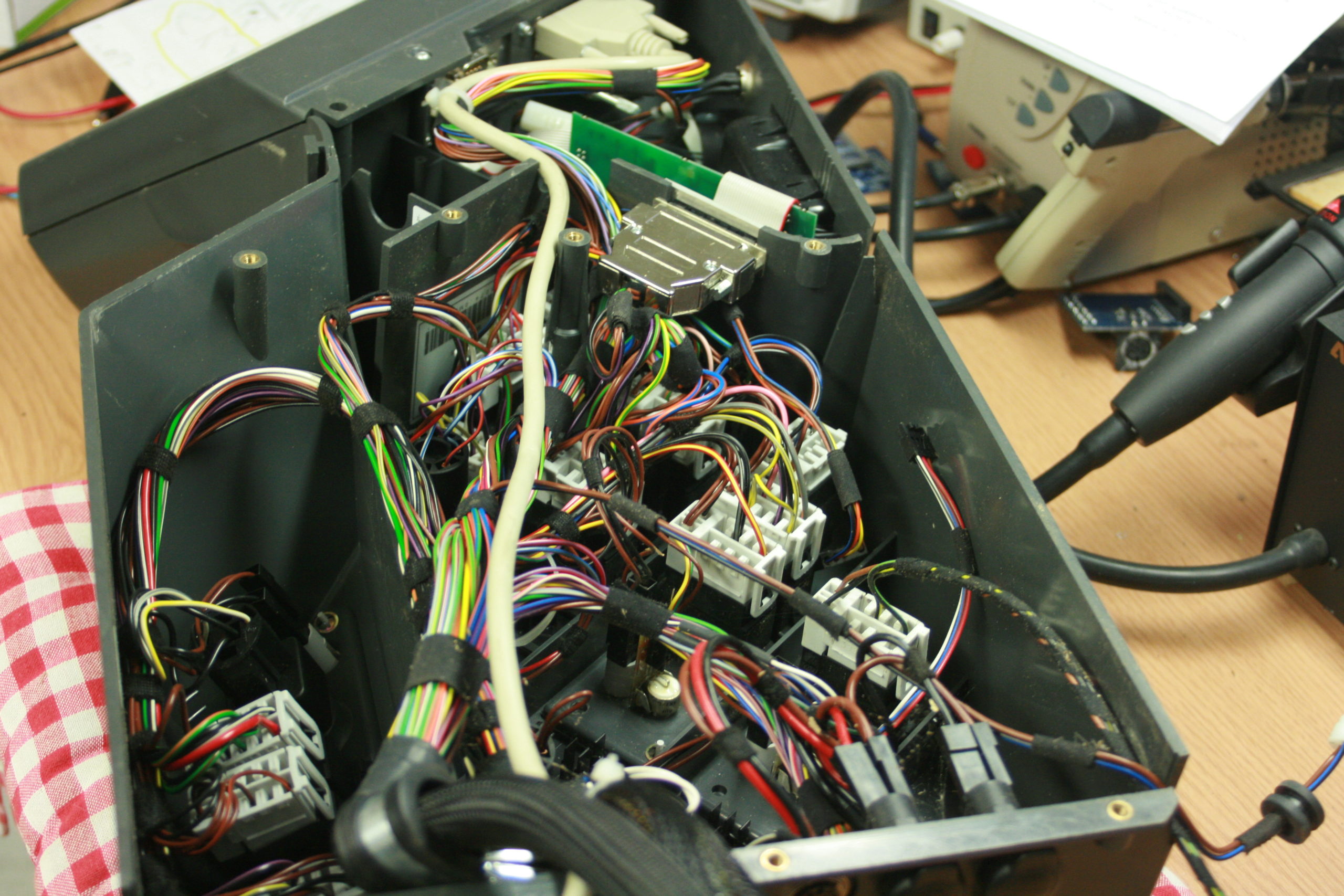

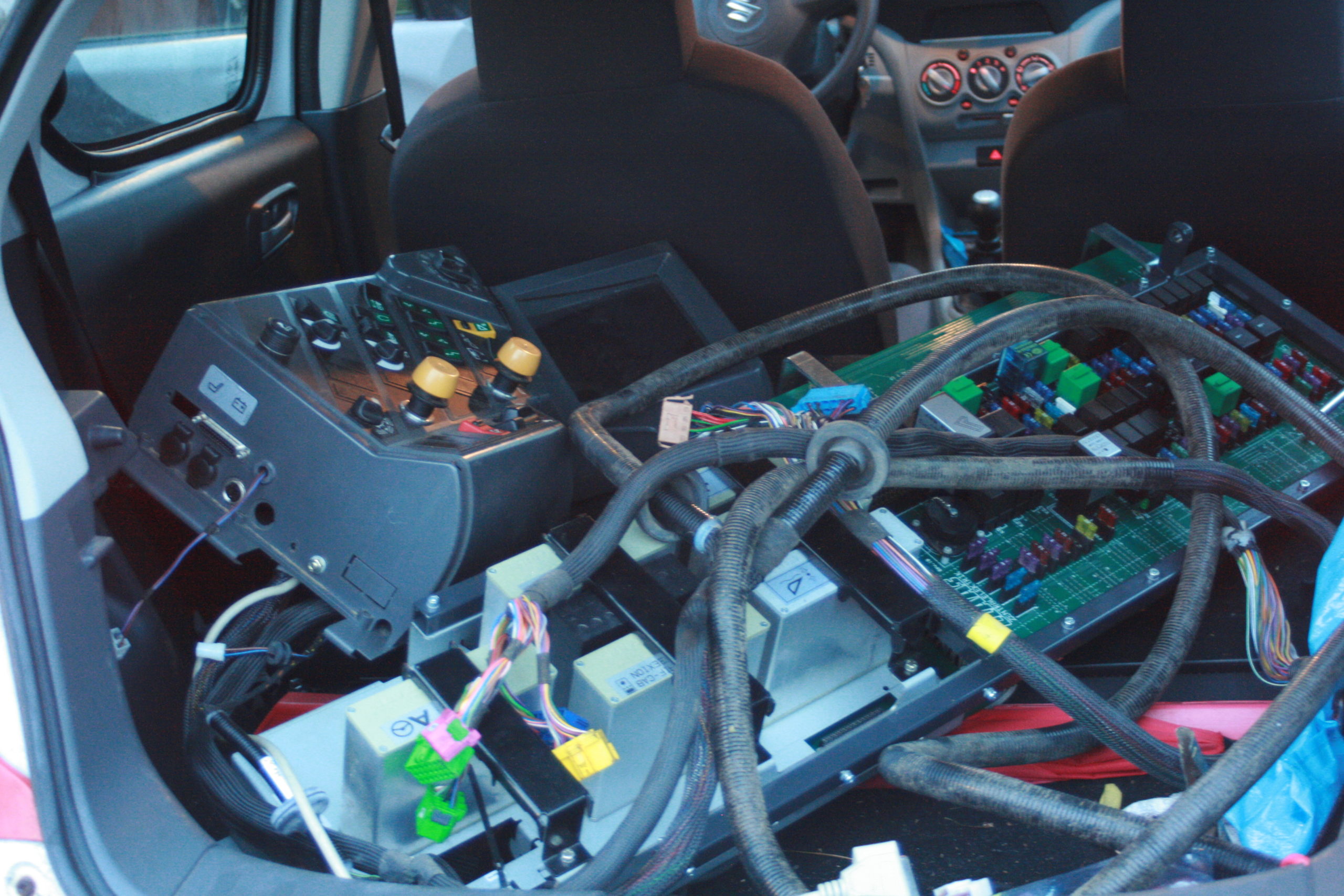

Eller ja; själva tröskan fick naturligtvis inte plats, men dess centrala styrenhet fick det. Detta efter att det kommit ett telefonsamtal innehållandes ”för dyrt att köpa nytt”, ”finns inga reservdelar”, ”ganska akut”, samt ”kan du laga?”.

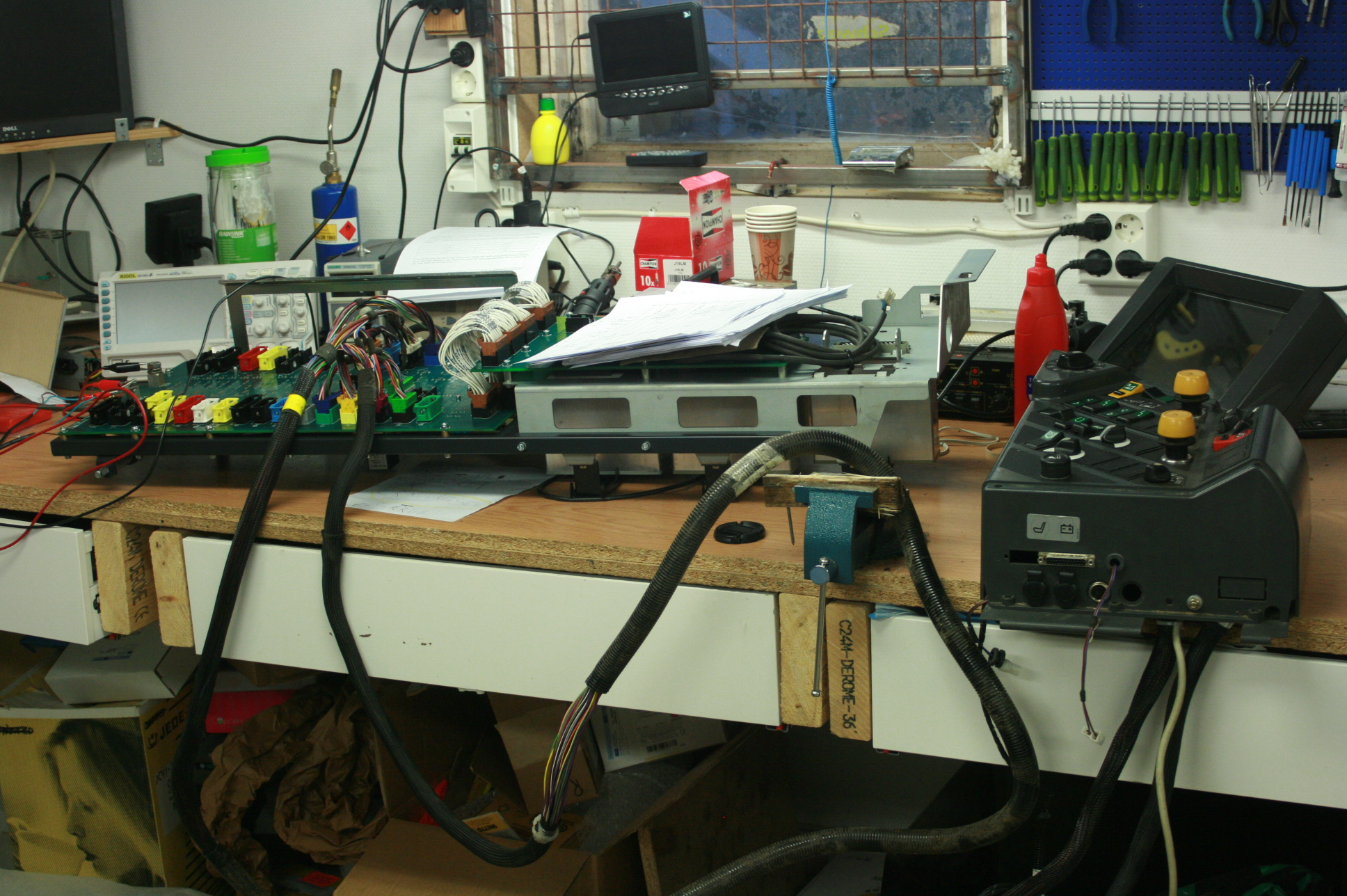

Verkstans mantra är kanske vid det här laget känt, så in kom styrenheten. Svetten började dock ansamlas i pannvecken när de två frågorna ”Finns det manual? Finns det kretsschema?” besvarades med var sitt ”Nej”.
Mycket stod på spel här, från båda håll. Det fanns dock inte mycket mer att göra än att kavla upp ärmarna och direkt därpå inse att det blivit stora rivmärken på ena armen eftersom det var en T-shirt som satt på. En högljudd suckfniss senare och patienten lades på arbetsbänken för undersökning.

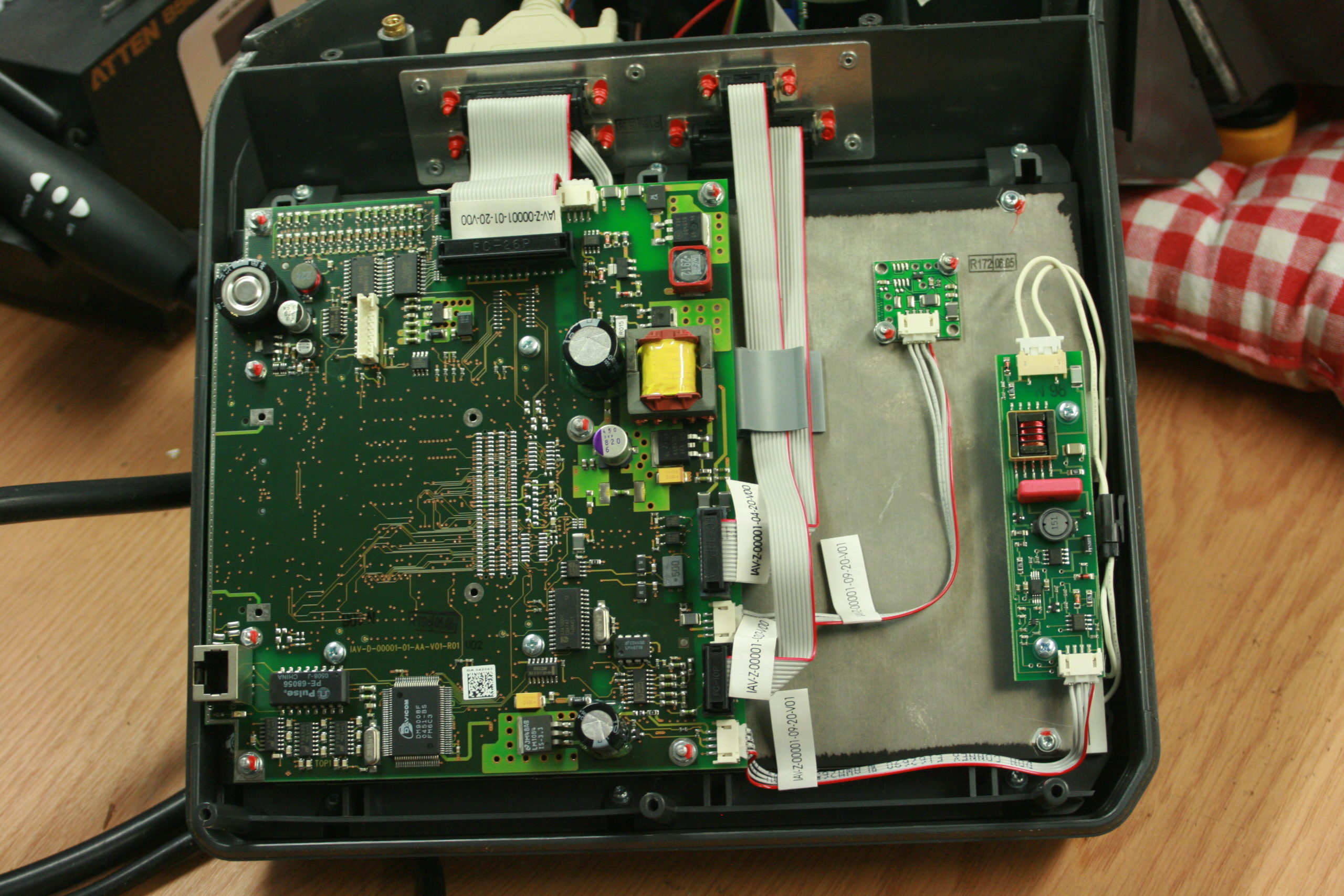

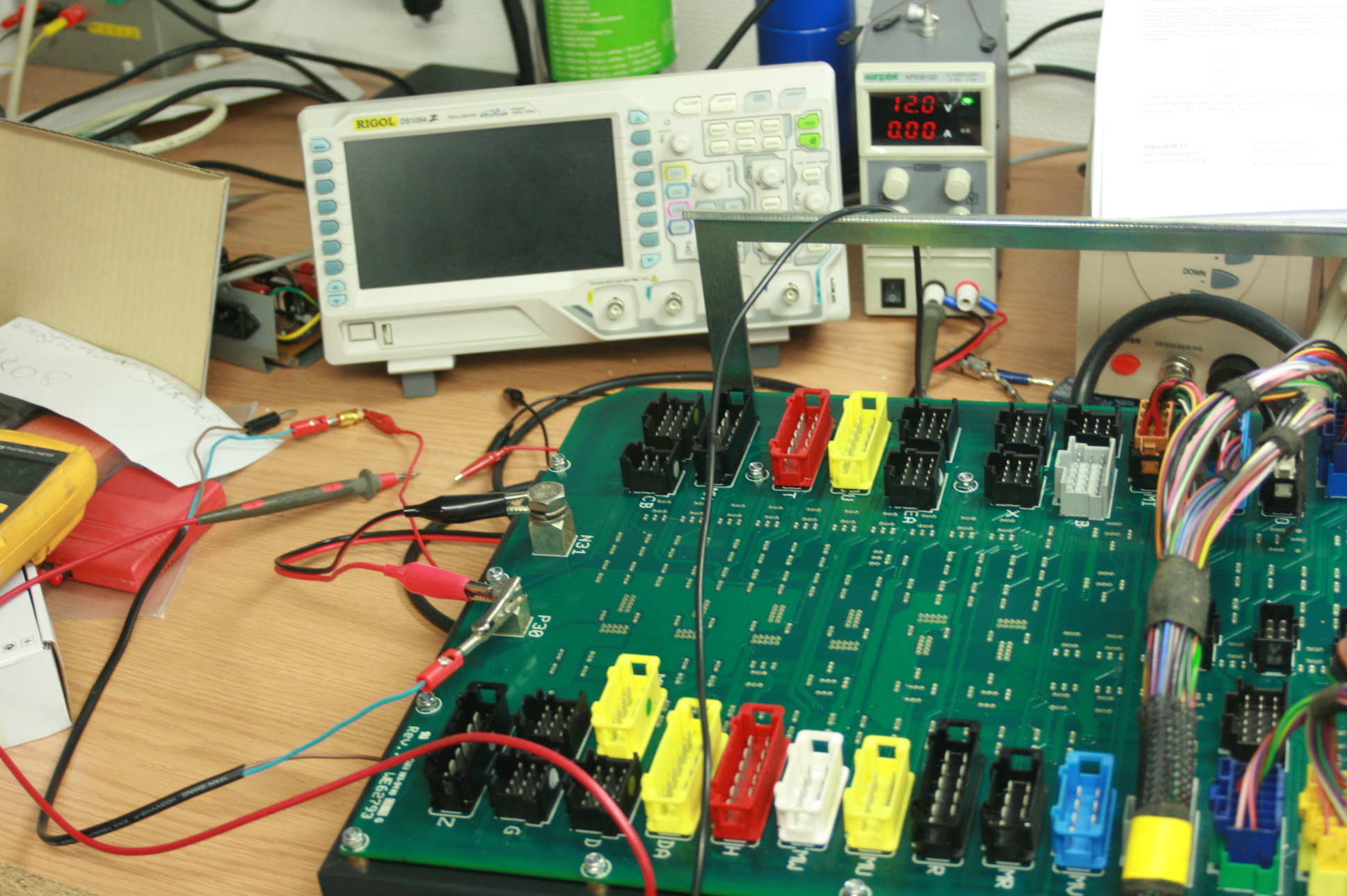

Ordentligt brännmärke nära drosseln, där fyra komponenter fått sätta livet till, och en HC-krets som knäckts på mitten. HC var bara att byta, men branden vid de fyra komponenterna var inte lika trivial eftersom signalbanorna smält sönder av hettan och en lödpadd ansluten till en via hängde ihop med en väldigt skör folie.
De avlivade signalbanorna var det absolut svåraste momentet, för det fanns inte många ledtrådar om var de var anslutna. Det fanns en via som inte ledde nånstans på baksidan, vilket innebar att det var ett flerlagerskort, vilket i sin tur försvårade allt ännu mer.
Med tungan i rätt mun och en rejäl portion tålamod nystades hela pusslet upp och det gick att hitta en lösning till slut. Troligtvis, ska understrykas, för det fanns ingen chans att testa reparationen. Det här var definitivt en operation av typen hit-or-die.
Patienten hämtades upp på torsdagen. Alla kort lades på bordet och hela tankegången bakom reparationen både förklarades och motiverades. En nickning kom, och ett ”Vi får hålla tummarna”. Tummar hölls och naglar bets under resten av dagen.
Tidigt på fredag morgon kom ett telefonsamtal. Pulsen frös och händerna började svettas: det var dags för domen.
– ”Hej. Vi har nu kopplat in enheten och testat, och…(paus)”
Tusan, tusan, tusan. Vad missade jag?
– ”…det funkar bra. Vi är väldigt nöjda”
WTF? Vad tusan har jag precis lyckats med?
Det var svårt att inte stanna upp lite då och då under resten av dagen och bara skratta sådär lite spontant. Elektronik som elektronik, men det var helt klart en annan känsla att väcka liv i ett monster på 25 ton än en laptop på 2.5 kg.
Challenge completed!
Dags för Datastorm!
En mobil variant av verkstan tog sig iväg till Göteborg för att reparera allt möjligt och omöjligt som lades på den provisoriska arbetsbänken. Mycket trevlig tillställning, och en hel del Amiga-datorer blev reparerade.
