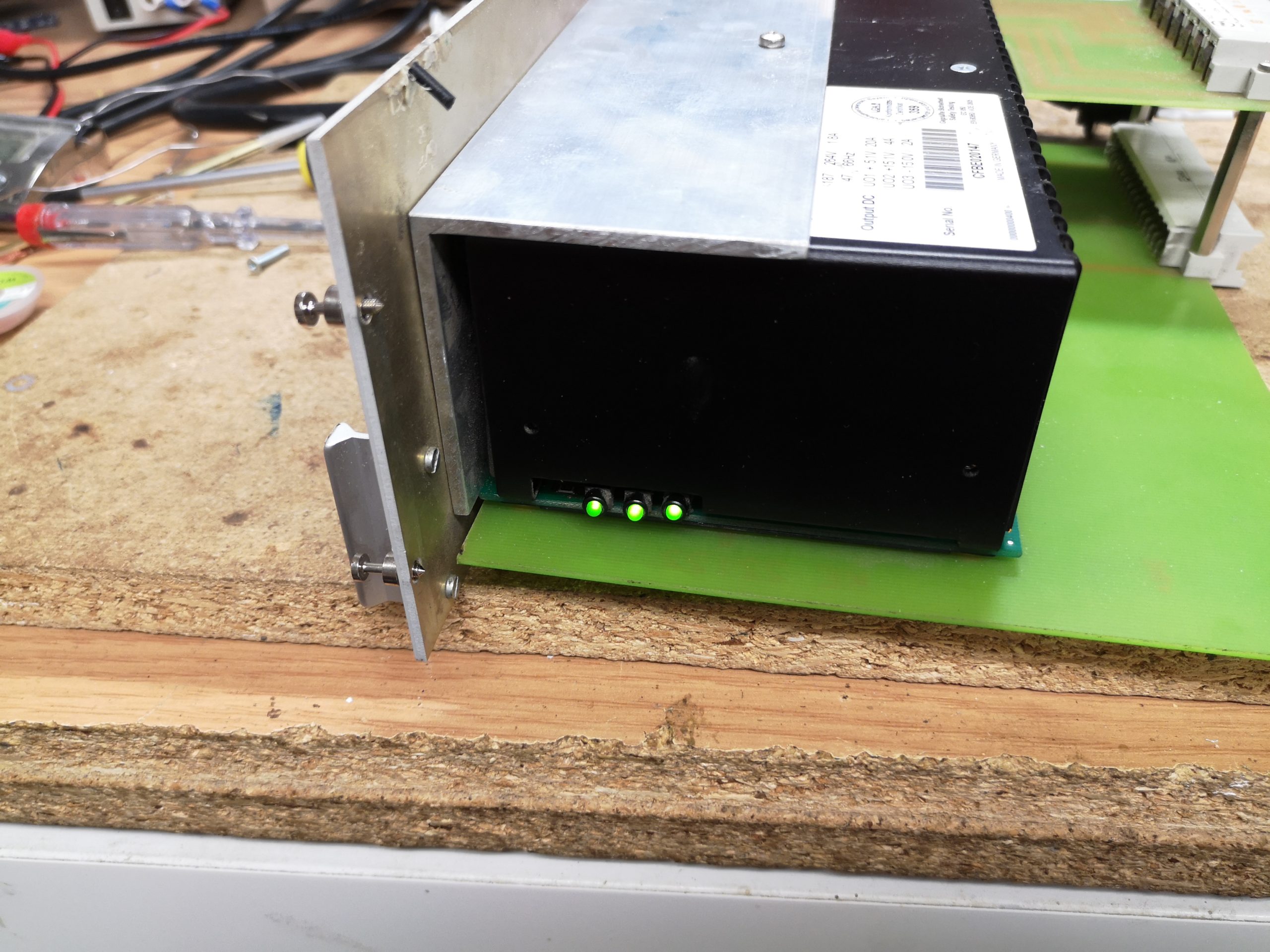

RiBITDenna helt defekta industrinätdel kom in i mitten på juni och visade sig vara en rejäl utmaning. Över två timmar felsökning (exklusive nattliga problemfunderingar) tog det att komma fram till att det var switchregulatorn som hade kastat in handduken.

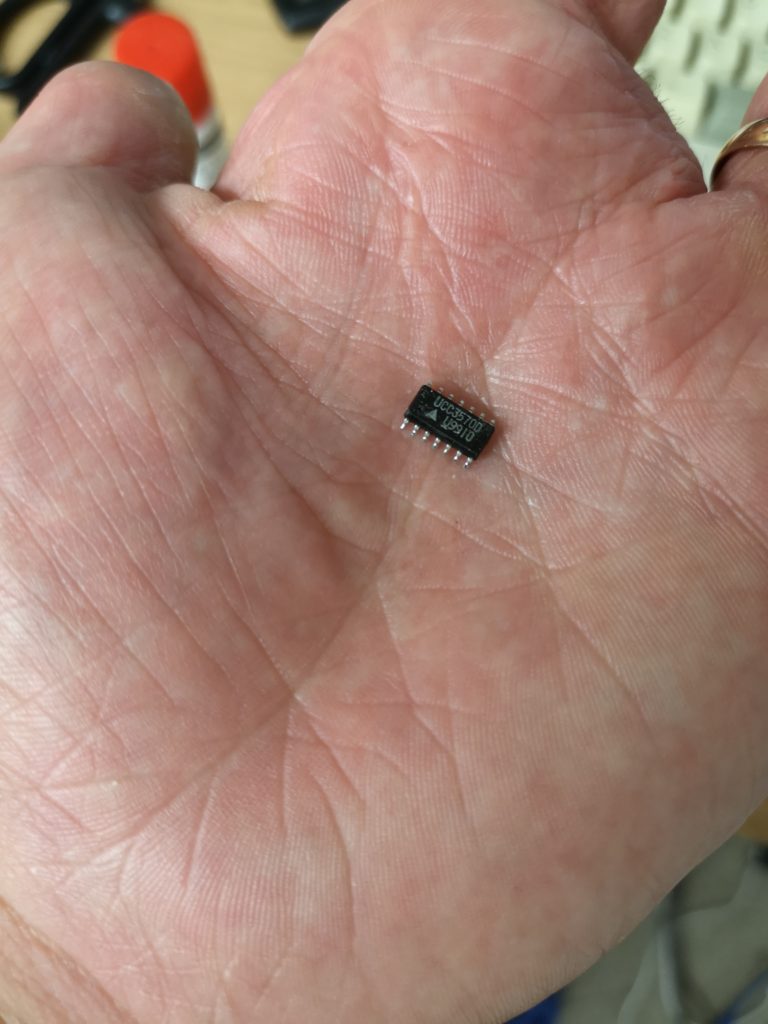

Regulatorn är 8x5mm stor, väger inte ens ett gram och stoppade hela maskineriet genom att skrika ”JAG VILL INTE”. Lösningen var att byta ut bråkstaken, så nu snurrar allt som om ingenting har hänt.

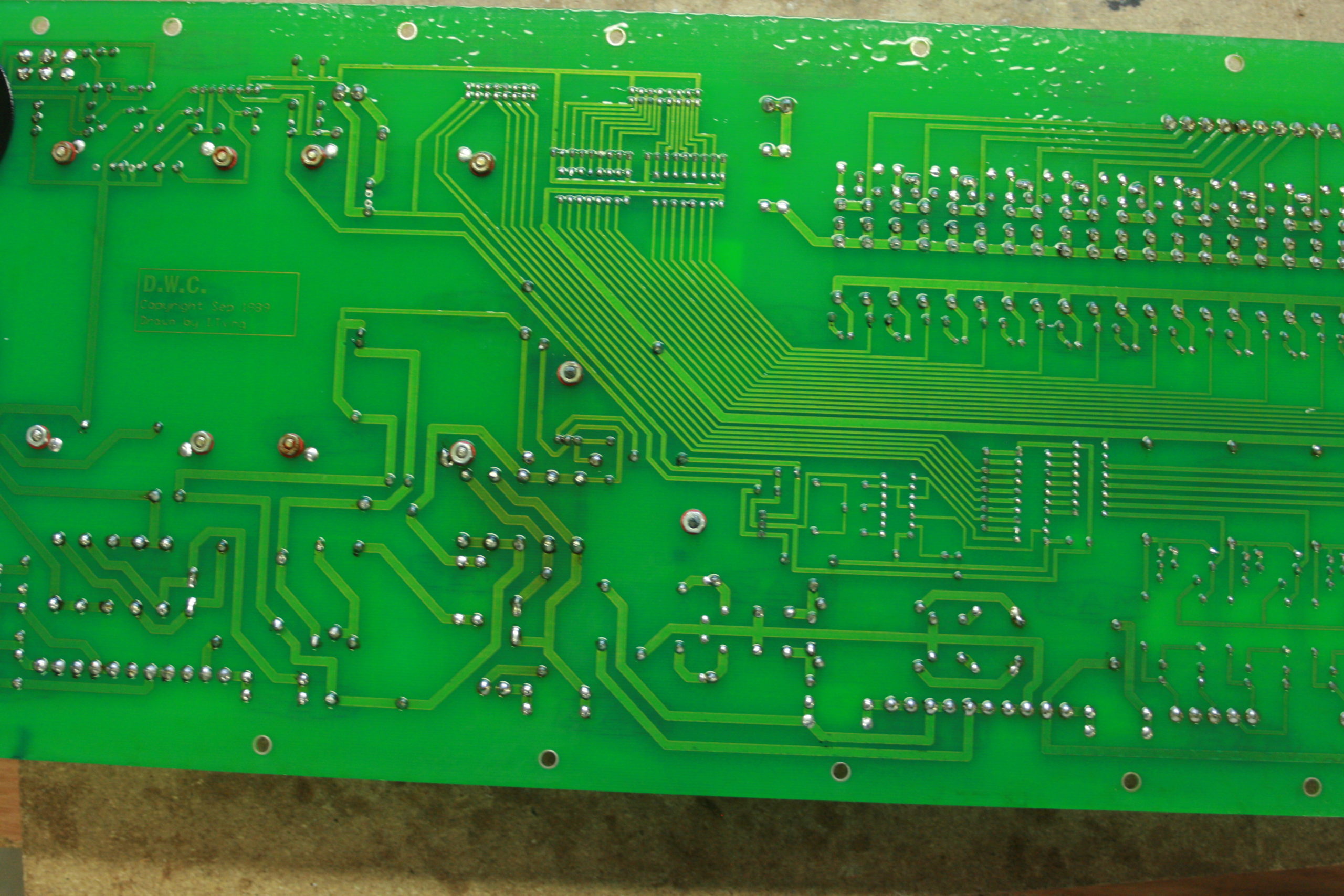

Detta kretskort, från en grävmaskin, landade precis på arbetsbänken. En utmaning utan like, så helgen får anses vara räddad.
Dagens bråkstake är ett A/D-kort (som läser av bommens tillstånd) till en Merlo teleskoplastare. Som vanligt finns inga kretsscheman att tillgå, så det är 100% Sherlock Holmes som gäller.
I höstas slogs det storleksrekord när det kom in en förfrågan om att serva en skördetröska. Idag slogs rekordet på nytt med ett…vindkraftverk!

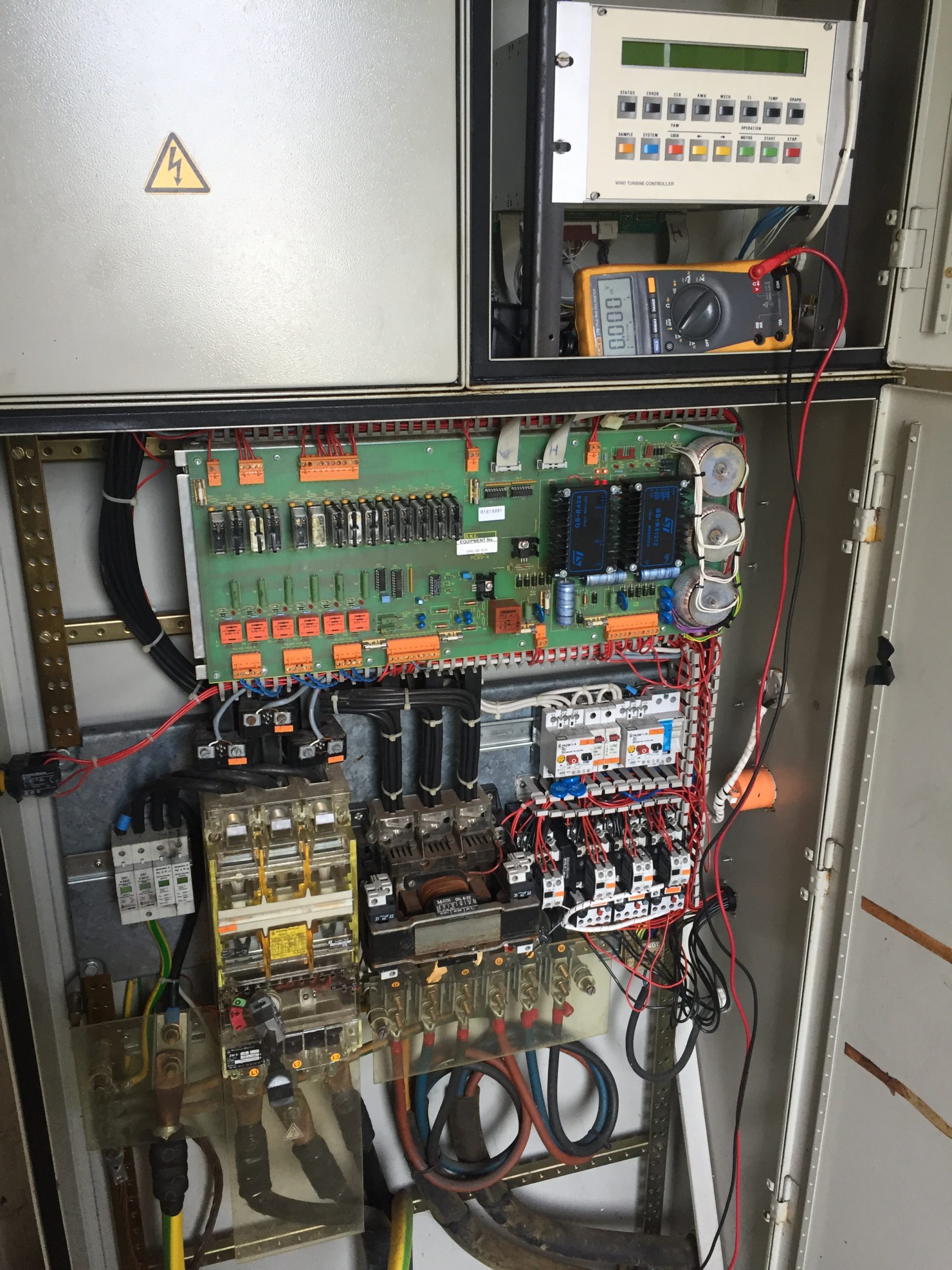

Detta står hos en lantbrukare uppe i Dalsland. Flera elektriker har tagit en titt på det och samtliga har gått bet. Efter ett samtal hit gjordes ett besök för att se vad som stod på. Kontrollpanelen, med skärm och styrning, visade sig vara helt livlös. Efter lite mätning på plats och läsning i pärmar med specifikationer över vindkraftverket gjordes bedömningen att det är nog inte kontrollpanelen som är boven, utan Power Board (det stora gröna kortet).
Power Board skruvades loss och togs med till verkstan och nu börjar det där roliga igen: att lista ut varför det inte fungerar, helt utan möjlighet att testköra eller ha tillgång till kretsscheman.

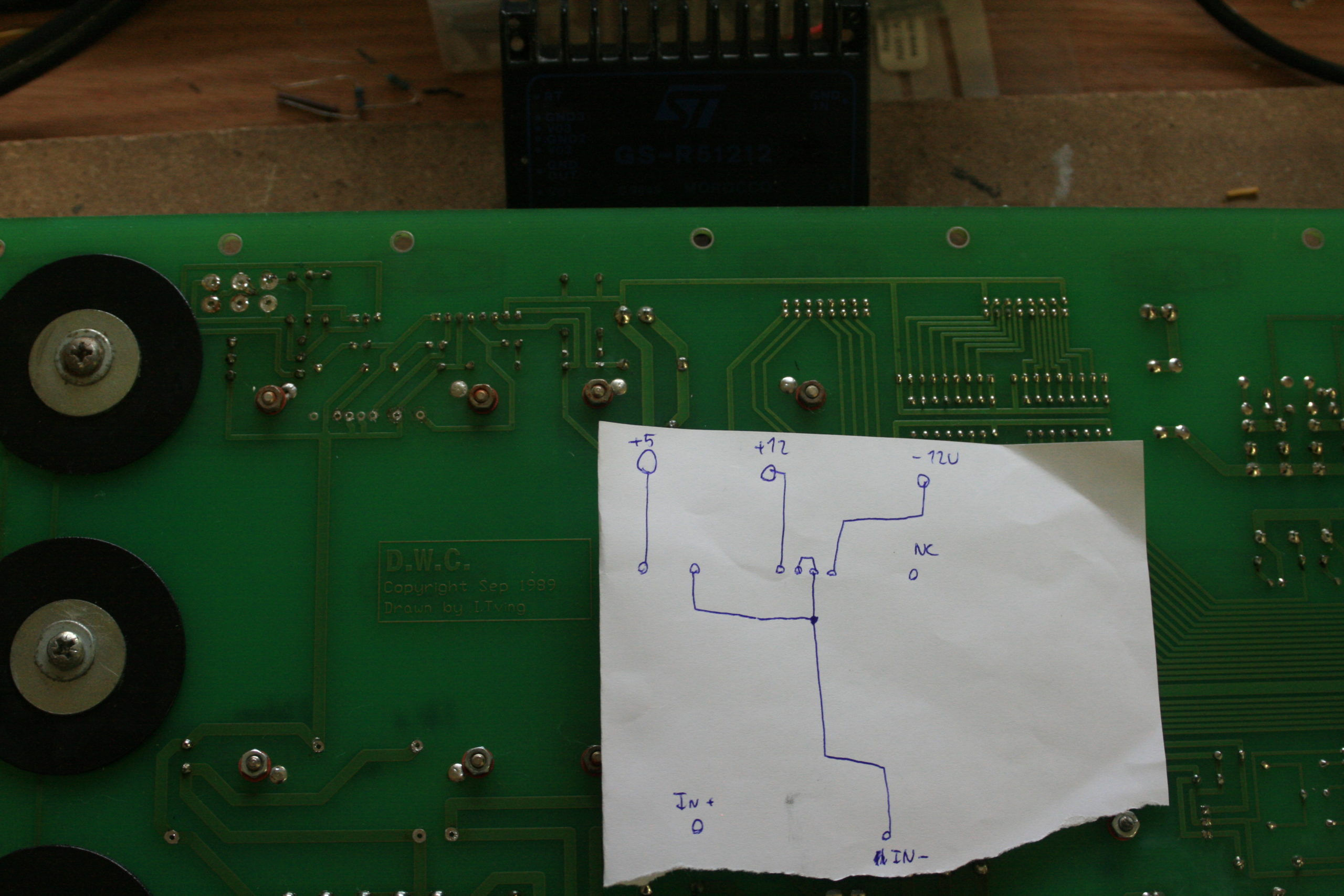

4h felsökning och fundernade hur strömmatningen till vindkraftverket fungerar har det nu klarnat lite i vad som är fel och hur kortet är designat. Det här är första gången något liknande landat på arbetsbänken. Kortet matas med deltakopplad trefas (3x400V) och uppbyggnaden är såklart helt olik den man hittar i vanliga konsumentapparater. Det gäller att tänka minst två gånger extra på allt, för trefas är inte att leka med.
Inte enfas heller, naturligtvis, men det här är på en helt annan nivå. I vanliga hushållsapparater spelar lindningarnas polaritet ingen roll för hur du kopplar in primär- respektive sekundlärlindningen, men när du – som här – har tre ringkärnetransformatorer är det av högsta vikt att alla tre är i fas på ett förutbestämt sätt. Exakt vad som händer med detta kretskort om en av faserna är i motfas är svårt att säga, men det är inget som ska testas empiriskt.

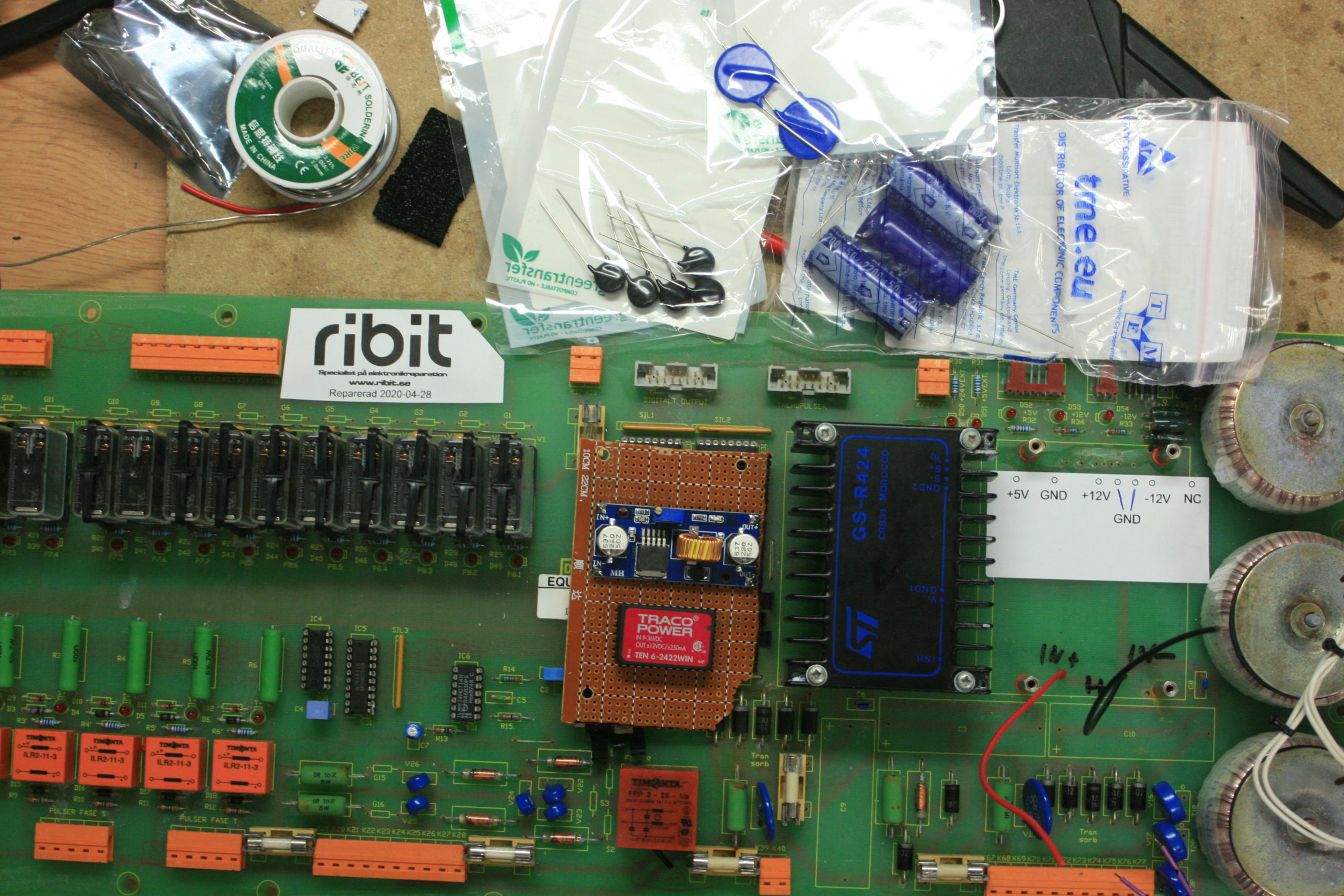

Efter reparationen togs kortet med tillbaka till ägaren för att testköra på plats. Naglar bets och det var lagom nervöst, för det här var absolut det största jobb hittills.
Resultat: NAILED IT!

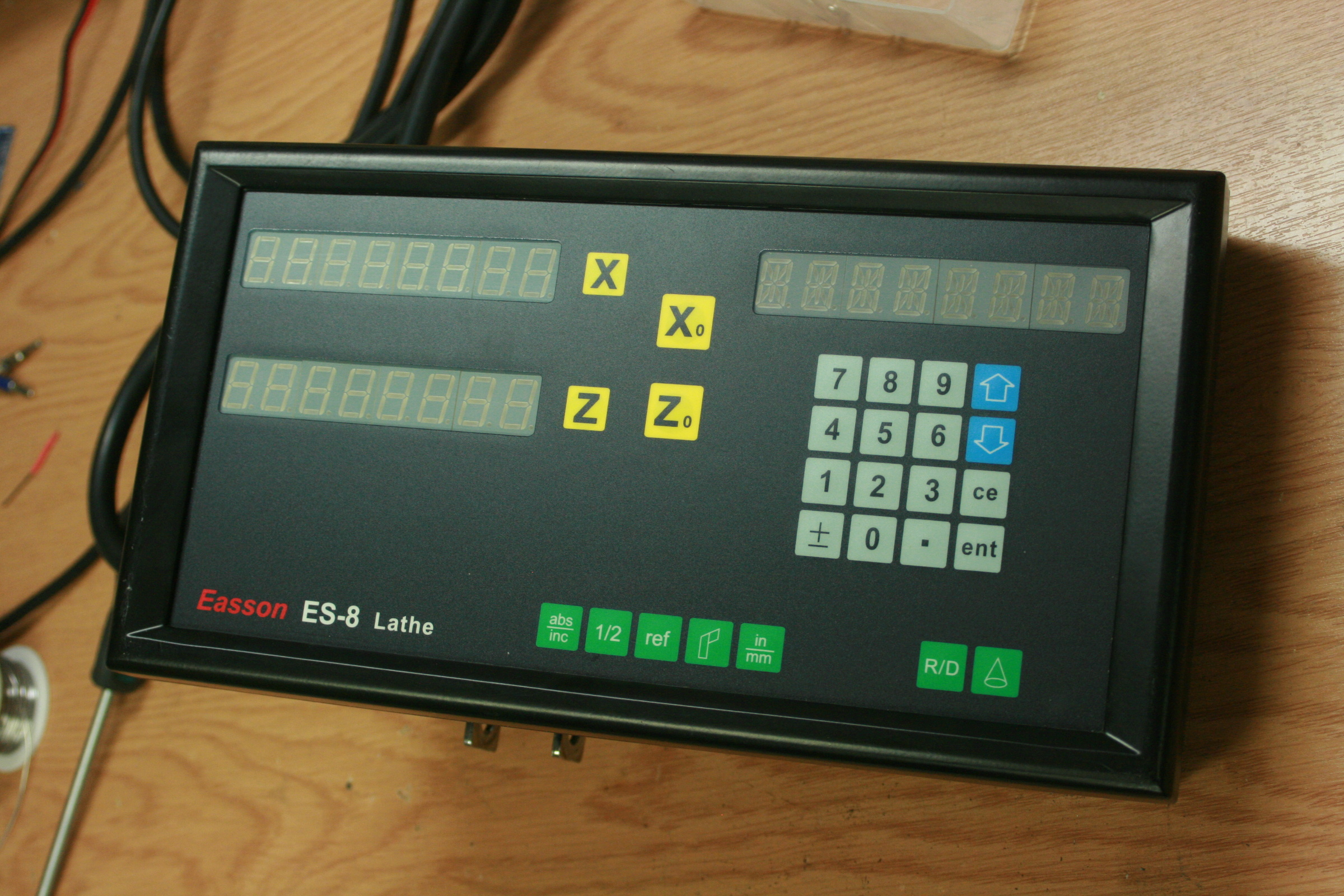

Dagens lördagsnöje. ”Funkar inte”, hette det. Vi får väl se om den saken….

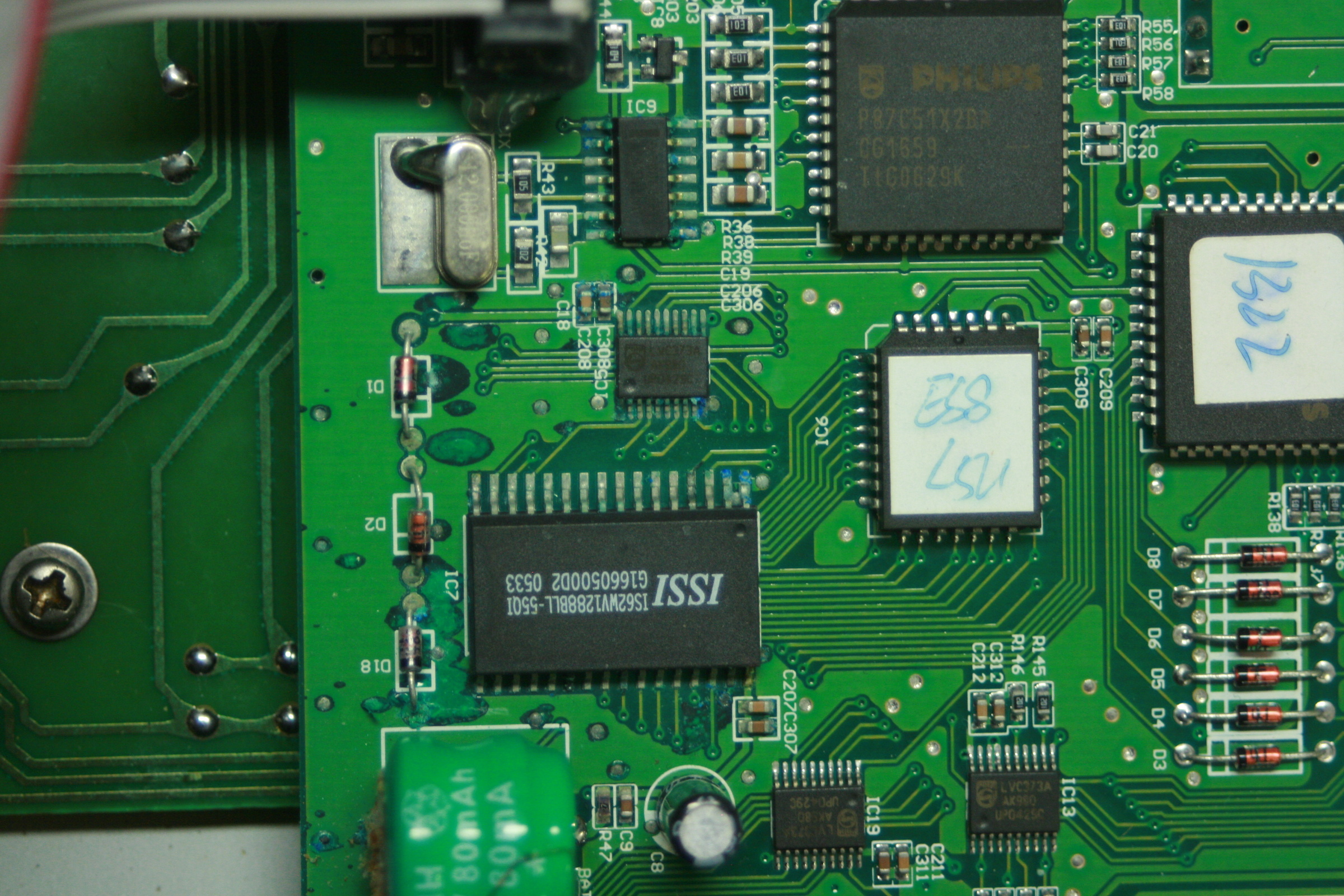

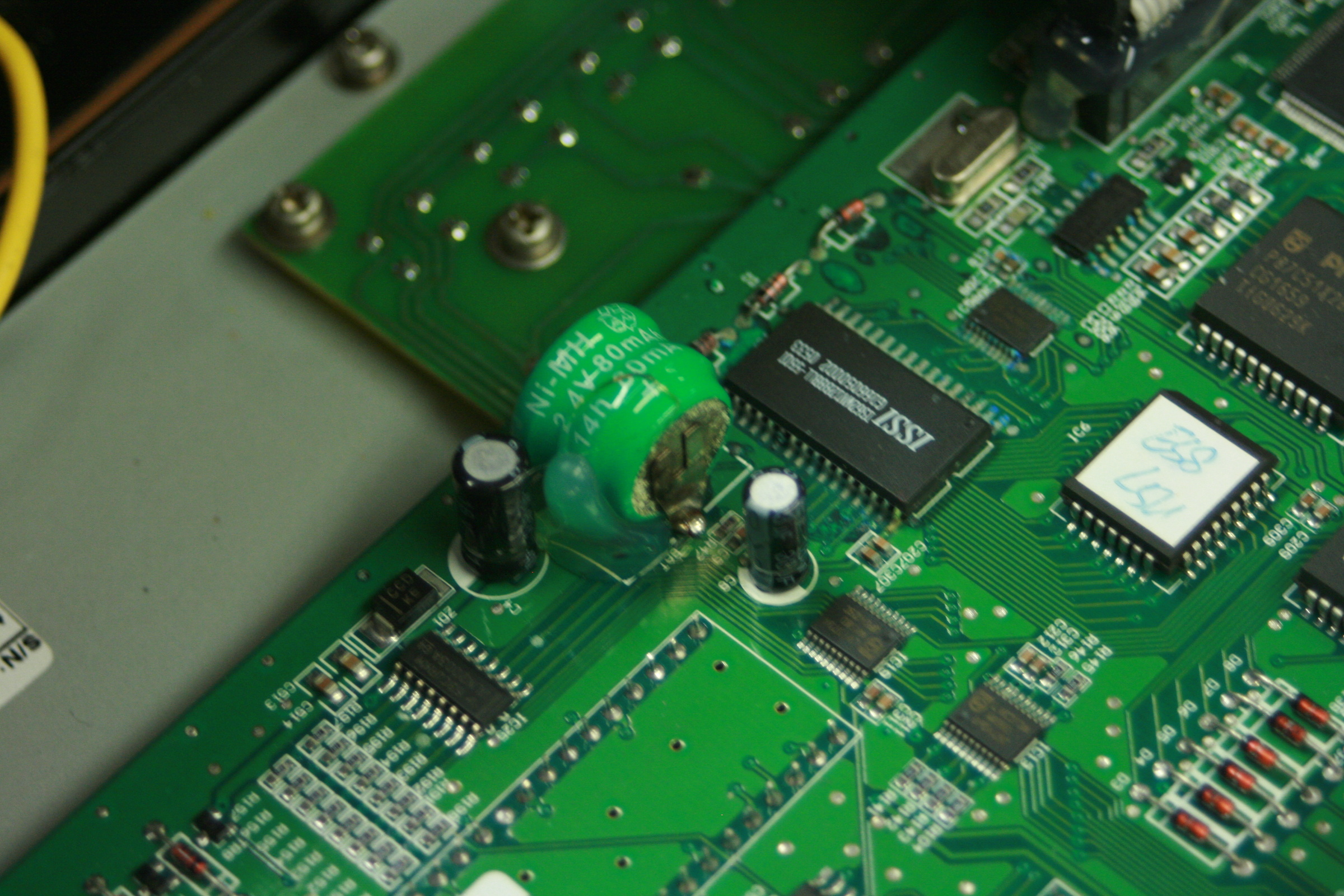

Orsaken till felet visade sig vara omfattande korrosion orsakat av läckande kondensatorer och batteri. Omsorgsfullt omhändertagande av de döda kondingarna, rengöring av all korrosion, samt reparation av alla sönderfrätta ledningsbanor var allt som behövdes för att få liv i allt igen. Och tid, naturligtvis.
Testkörs enheten i en släckt verkstad lyser allt upp på ett väldigt julstämmigt sätt, tack vare alla röda siffror. Himla trevligt.
